目的：

该方法解释了安全安装和测试的程序或活动顺序 电缆托盘， 及其配件符合质量规范。

通用设备和工具：

安装电缆桥架所需设备如下：

工具箱，内含螺丝刀、钳子、扳手、锤子

配有各种钻头的钻机、磨床和切割机

电气测试仪、连续性测试仪、万用表

切割机、鼓风机

冲孔器和平锉

镀锌漆

记号笔、卷尺、水平仪/水平仪。

梯子/脚手架/移动脚手架

手拉葫芦和管钳

便携式灯

可拆卸路障

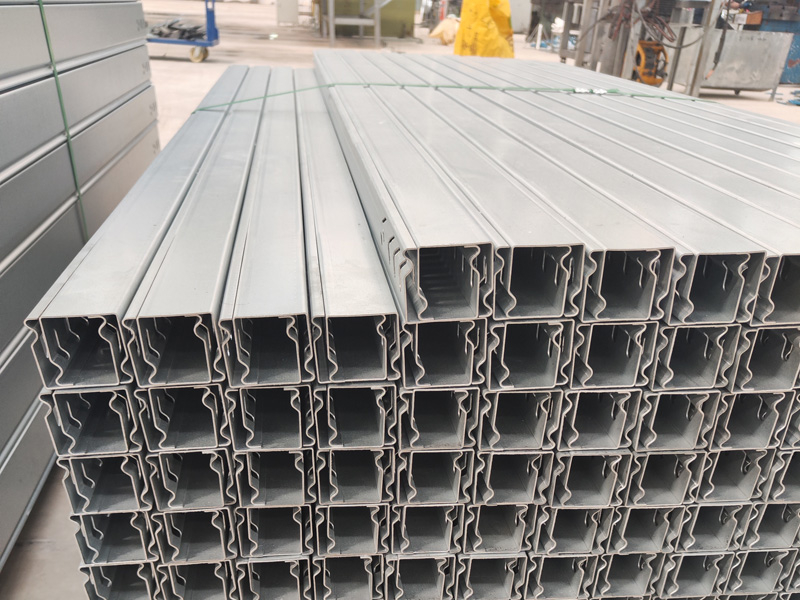

存储和物料处理：

货物区域必须无灰尘和无漏水/渗水。

在装载/卸载和储存织物时，应始终遵循制造商的建议

材料及其配件应在商店的指定区域小心卸载和处理（不要直接掉落到地面），以避免任何损坏。

材料应存放在干燥、无水或不受天气影响的地方，并用防水布覆盖材料以保护织物。

材料将在现场仓库中堆放/卸载，放置在距离地面足够高度的平坦表面上的木质阁楼上的适当支架上。

如果材料以包装或托盘形式发送，则每个包装或托盘应使用合适的起重设备单独提升。

电缆桥架安装流程

材料应以原包装运输/转移到现场。

应目视检查材料是否在运输过程中发生损坏。

搬运物料时，应轻拿轻放，小心地放到地面，切勿掉落。

为防止损坏电缆托架，切勿将电缆托架用链条固定在卡车拖车底部横档上，然后将电缆托架拖出拖车

如果发现织物有缺陷，则不得安装，因此应将电缆退回供应商进行更换。

电缆桥架及其附件（预镀锌、热镀锌）应存放在干燥、完全封闭/通风的仓库中。

材料检验：

检查面料是否符合其类型、尺寸、制造

目视检查：

电缆桥架类型

电缆桥架材质类型

电缆桥架涂层类型

电缆桥架标准宽度

电缆桥架标准长度

电缆桥架厚度

电缆桥架法兰高度

电缆桥架的正确涂漆/镀锌和识别号码

物理损坏检查：

托盘和梯子损坏

镀锌损伤

电缆桥架法兰高度

配件和附件均为专有类型

镀锌测试：

涂层厚度均匀性测试

连接的电气连续性

自采购订单日期起五年内，TR 应进行验收审查。否则，应进行测试。

配件和附件均为专有类型

电缆桥架安装工程顺序：

电缆桥架的安装：

现场电缆桥架移位

应使用起重机/液压机或足够的人力将电缆桥架小心地卸载或转移到指定位置，并移动到指定的安装位置。

拆除包装，确保电缆桥架没有运输损坏

检查并确保已批准的图纸、正确尺寸和类型的电缆桥架、线槽和配件已准备好安装。

确保从现场商店收到的用于安装的电缆托架/线槽和配件没有生锈的部件和损坏。

标记路线：

按照已批准的图纸，用标记线标记电缆桥架和线槽的走向。电缆桥架和线槽的走向必须与其他服务协调，并由现场工程师确认。

与建筑结构和其他服务设施之间应保持最小距离（距离最近点 200 毫米），以方便处理和维护电缆。

如果可能，请勿在水/污水管道下方安装电缆桥架。

悬挂支撑：

应按照批准的规格和图纸仔细标记吊架和支撑件的位置。

应标记所需尺寸的孔并使用钻孔机进行钻孔。

应使用夹紧工具将螺纹杆（M12 钢）或指定螺纹杆小心地固定到锚栓中，以确保螺纹杆旋转平稳。螺纹杆应具有必要的厚度和长度。尺寸应符合图纸批准的尺寸。应擦拭干净，以免损坏螺纹杆。

按照已批准的图纸，用标记线标记电缆桥架和线槽的走向。电缆桥架和线槽的走向必须与其他服务协调，并由现场工程师确认。

螺纹拧好后，应将垫圈插入螺纹中。垫圈的尺寸和质量应符合规定。垫圈应固定到位，螺母应拧紧，以确保螺纹杆坚固且能够承受负载。

托盘和梯子应牢固地锚固在支架上。应确保托盘或梯子系统在电缆安装过程中不会移动。

确保杆在操作条件下完全垂直。

拧紧吊架负载螺母，确保吊架性能正常。调整后拧紧上螺母。

支撑之间的距离称为跨度 (SPAN)。支撑跨度不应大于托盘的长度。这样可以防止两个连接点位于一个支撑跨度内。

支撑跨度不应大于直段长度，或按照电缆桥架制造商，以确保支撑之间没有发现任何接头。

电缆桥架和线槽接头应尽可能位于支架的边缘，距两侧的距离均小于 300 毫米。

接头位于支撑和四分之一点之间。例如，安装12英尺长的节段时，支撑间距为3.7米（12英尺），会导致接头在每次安装时都位于相同的位置。

托盘伸出最后一个支撑的最大长度不应超过 600 毫米（2 英尺）。

水平方向每最大 1200 毫米、垂直方向每最大 1500 毫米应安装支撑。

水平电缆桥架和梯形电缆桥架 应采用壁挂式支架或吊杆系统支撑。支架之间的间距应符合制造商的建议，但壁挂式支架的间距不得超过 1 米，吊杆系统的间距不得超过 2 米。

吊架、悬挂支架、电缆桥架支架以及梯子应修剪之所需尺寸，并在侧面涂上镀锌漆。

在可能的情况下，应同时支持多组平行运行的中继线。

对于垂直的竖井电缆桥架和梯子，所有支撑和固定装置都应按照批准进行。

未经大多数承包商批准，请勿切割或钻孔结构建筑构件（例如工字梁）。

警告：请勿将电缆桥架用作走道、梯子或人员支撑；电缆桥架可能是电缆和线槽的机械网络。将电缆桥架用作走道可能会造成人身伤害，并可能损坏电缆桥架和已安装的电缆。

金麟电缆桥架技术支持：

水平配件的支撑位置应距所连接梯子上配件两端不超过 610 毫米（24 英寸）。

配件必须均匀地支撑在配件两侧的半径中心点处，如下所示：

位于 90° 弯头的圆弧中点 (45°)。

位于 60° 弯头的圆弧中点 (30°)。

对于 45° 弯头，圆弧中点 (22.5°) 处的半径为 305 毫米 (12 英寸) 的配件除外。

对于 30° 弯头，圆弧中点 (15°) 处的半径为 305 毫米 (12 英寸) 的配件除外。
